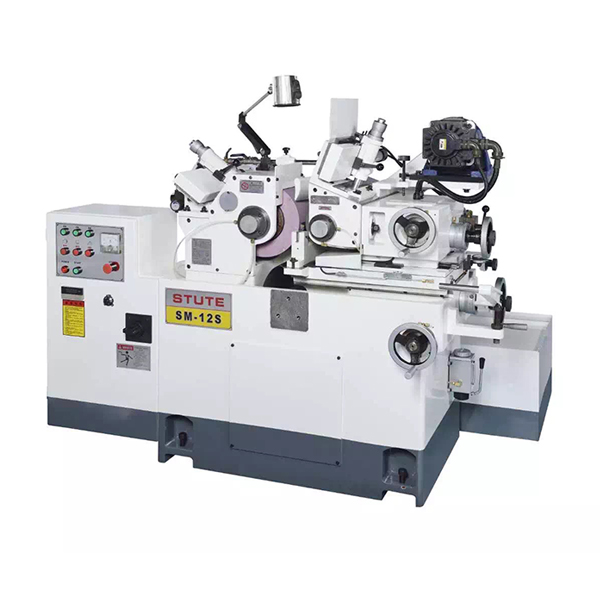

SM-12S高精密无心磨床

可加装下角牙伺服系统：可过程控制，触摸式荧屏、简单易学、尺寸调整容易
1、操作人性化、设定、操控容易
2、伺服马达驱动、并可微调进给
3、可编程控制，高精度研磨进给设定
4、有效节省调整时间，增加生产效率
5、可追加自动修整及补正功能
6、可加装悬壁式机械人或龙门式机械人，实现无人化研磨

订购热线：15150471469

SM-12S高精密无心磨床

无心磨床主要结构

1．主要结构及核心部件材质、加工工艺

u 机床床身采用高质量的铸铁HT300 经正常化热处理，呋喃树脂砂模铸造而成，有良好的刚性和精度、耐磨损，导轨附有润滑装置，并具有防尘挡板。

u 下滑板采用双∧型滑轨设计，确保最佳的稳定性；中滑板采用燕尾式设计，对锥形工件可任意调整磨削。

u 砂轮主轴、导轮主轴均采用日本SNCM-220H材料经渗碳热处理，以计算机控制深冷处理，表面硬度HRC60°以上；合金轴承采用锥套式动压油膜系统，主轴为浮动式，与合金轴承接触面少，温深低，确保每一台机器在长时间工作后维持一致之稳定及精度。

u 调整轮采用台湾台达伺服电机及台达伺服驱动提供准确的无段变速，绝无主轴失速问题、并确保工件面粗糙度、研磨出最佳产品。马达传动采用链条传动，传递扭矩大，确保大的切削性及较好的磨削效率；

2. 电气系统

u 本机床电控元器部件均采用日本富士产品，电子组件和材料都符合ISO、CE及EMC标准，使用寿命长，抗干扰能力强，操作稳定；本机床特配装的安全紧急停止及全保护联锁装置，能很好的确保人、机安全。

3. 油压系统

u 砂轮主轴与油压泵浦为连锁启动，在润滑油压未达到额定数据时，主轴马达不能启动，故压力不足或油路故障时，压力开关自动报警，停止主轴运转，保护主轴及合金轴承不受损伤。

u 油封采用台湾NAK油封，耐磨性强、滑动性特佳、保压系数高、不易磨损、不漏油，确保主轴机构优异的密封性。

u 油压泵浦采用台湾弋力，设有过载保护装置并可做最高压力调整设定。油温散热器可稳定主轴润滑油温度，减少热变形，延长油封、合金轴承及主轴寿命，油位高度也能清晰的显示，油箱内有滤网保护油泵不受损伤。

4 . 冷却系统

u 冷却马达采用台湾宝腾品牌，保证提供给研磨轮足够的冷却液，并可长时间使用，使磨削工件达到最好的表面粗糙度，并采用大容量水箱、内设隔离槽，确保提供给研磨轮足够、干净的冷却液，使磨削工件得到最好的冷却来提高表面粗糙度。

SPECFLCALO规格

分隔线

项目	CTM-12S/12NC
研磨范围（直径）	Φ1mm-φ40mm
研磨尺寸	Φ305×150×Φ120mm
调整轮尺寸	Φ205×150×Φ90mm
研磨轮转速	1950R.P.M
调整轮转速	0-320R.P.M
砂轮驱动马达	7.5HP
调整轮驱动马达	2.0KW
油压泵驱动马达	1HP
冷却泵驱动马达	1/8HP
调整轮进刀刻度	3.5mm/转0.02mm/刻度
调整轮微调刻度	0.1mm/转0.001mm/刻度
工作台进刀刻度	7mm/转0.05mm/刻度
工作台微调刻度	0.2mm/转0.001mm/刻度
修整进刀刻度	1.5mm/转0.01mm/刻度
调整轮倾斜角度	±5°~3°
调整轮回转角度	±5°
机械尺寸（长宽高）	1800×1400×1450mm
装箱尺寸（长宽高）	2350×1650×1770mm
机械重量	1750KG
装箱重量	1900KG
