黑田数控磨床

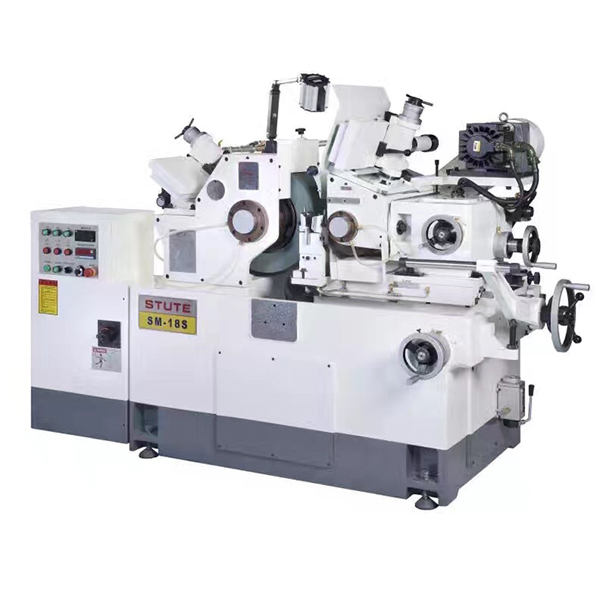

SM-18S高精密无心磨床

可加装下角牙伺服系统:可过程控制,触摸式荧屏、简单易学、尺寸调整容易
1、操作人性化、设定、操控容易
2、伺服马达驱动、并可微调进给
3、可编程控制,高精度研磨进给设定
4、有效节省调整时间,增加生产效率
5、可追加自动修整及补正功能
6、可加装悬壁式机械人或龙门式机械人,实现无人化研磨
订购热线:15150471469
立即咨询

SM-18S高精密无心磨床18S高精密无心磨床

无心磨床主要结构

1.主要结构及核心部件材质、加工工艺

机床床身采用高质量的铸铁HT300 经正常化热处理,呋喃树脂砂模铸造而成有良好的刚性和精度、耐磨损,导轨附有润滑装置,并具有防尘挡板。

下滑板采用双∧型滑轨设计,确保最佳的稳定性;中滑板采用燕尾式设计,对锥形工件可任意调整磨削。

砂轮主轴、导轮主轴均采用日本SNCM-220H材料经渗碳热处理,以计算机控制深冷处理,表面硬度HRC60°以上;合金轴承采用锥套式动压油膜系统,主轴为浮动式,与合金轴承接触面少,温深低,确保每一台机器在长时间工作后维持一致之稳定及精度。

调整轮采用台湾台达伺服电机及台达伺服驱动提供准确的无段变速,绝无主轴失速问题、并确保工件面粗糙度、研磨出最佳产品。马达传动采用链条传动,传递扭矩大,确保大的切削性及较好的磨削效率;

2. 电气系统

本机床电控元器部件均采用日本富士产品,电子组件和材料都符合ISOCEEMC标准使用寿命长,抗干扰能力强,操作稳定;本机床特配装的安全紧急停止及全保护联锁装置,能很好的确保人、机安全。

3. 油压系统

砂轮主轴与油压泵浦为连锁启动,在润滑油压未达到额定数据时,主轴马达不能启动,故压力不足或油路故障时,压力开关自动报警,停止主轴运转,保护主轴及合金轴承不受损伤

油封采用台湾NAK油封,耐磨性强、滑动性特佳、保压系数高、不易磨损、不漏油,确保主轴机构优异的密封性。

油压泵浦采用台湾弋力,设有过载保护装置并可做最高压力调整设定。油温散热器可稳定主轴润滑油温度,减少热变形,延长油封、合金轴承及主轴寿命,油位高度也能清晰的显示,油箱内有滤网保护油泵不受损伤

4 . 冷却系统

冷却马达采用台湾宝腾品牌,保证提供给研磨轮足够的冷却液,并可长时间使用,使磨削工件达到最好的表面粗糙度,并采用大容量水箱、内设隔离槽,确保提供给研磨轮足够、干净的冷却液,使磨削工件得到最好的冷却来提高表面粗糙度。

SPECFLCALO规格

分隔线

项目

CTM-18S/18NC

研磨范围(直径)

Φ1mm-φ50mm

研磨尺寸

Φ455×205×Φ228.6mm

调整轮尺寸

Φ255×205×Φ111.2mm

研磨轮转速

1450R.P.M

调整轮转速

0-300R.P.M

砂轮驱动马达

15HP

调整轮驱动马达

3.0KW

油压泵驱动马达

2HP

冷却泵驱动马达

1/4HP

调整轮进刀刻度

3.5mm/0.05mm/刻度

调整轮微调刻度

0.1mm/0.001mm/刻度

工作台进刀刻度

9mm/0.05mm/刻度

工作台微调刻度

0.2mm/0.001mm/刻度

修整进刀刻度

2mm/0.01mm/刻度

调整轮倾斜角度

5°~3°

调整轮回转角度

5°~1°

机械尺寸(长**

2350×1960×1550mm

装箱尺寸(长**

2900×2400×1850mm

机械重量

2890KG

装箱重量

3045KG



黑田简介

cp_xx01

黑田公司厂房展示

黑田机械科技(昆山)有限公司专业设计开发、制造雅力大数控磨床,平面磨床,CNC加工中心,高精度数控平面磨。1993年公司与日本昭元株式会社技术合作,生产自动化及半自动化二次加工专用机。 1994年公司与日本昭元株式会社技术合作生产高精密高速主轴。 2004年9月在中国江苏昆山张浦大市工业区设厂,专业制造精密平面成型磨床。2017年在安徽马鞍山建立设计制造基地;专业制造数控磨床、雕铣加工中心;厂房面积可达12000平方米。

“黑田机械科技(昆山)有限公司”自创建以来,始终是诚信、品质、精益求精制造领域于领导地位的制造商。公司以高稳定,高效率的精密加工和 非凡的使用寿命而广获业界于使用者好评。

文化理念

cp_xx01

1

以传统刮研工艺为理念3我们一直坚持传统加工工艺,我们不追求数量,严格把握质量。用心做好每一台机床,今天我们多花一小时的时间,机床就能多为您服务一年的时间。

手工铲花
客户参观
2

以客户为上帝的销售理念我们坚信客户就是上帝,我们会为客户提供最热情的服务,最优质的产品,优惠的价格,最完善的售后服务。对于客户的咨询与抱怨做到耐心的倾听,快速反应,解决到位。让我们的客户放心的使用我们的所有产品。

3

以质量为根本的生产理念质量是企业的立足之本,以质量为根本的生产理念是生产理念是企业名称所有员工的工作理念,确保不让一台有缺陷的设备流入市场,不让一台不完善的设备流入客户手中,*大限度的提高 产品的合格率。

现场测量
仔细测量
4

以速度为中心的售后服务理念公司售后部门在接到客户发来质量问题单之后,以最快的速度赶往客户产品现场,以最快的速度为客户排除故障,保障客户设备的正常运行

厂房实拍

cp_xx01

车间现场展示

公司产品从研发、设计、制造、装配整个生产流程都在厂间进行,具有完整的生产链。加工设备有大型龙门加工中心六台,进口卧式镗铣加工中心两台。大型镭射激光切割机1台,数控折弯机,板金喷涂流水线条。年产磨床1000台以上,数控雕铣机1000台以上的规模,板金加工5000套装配加工能力。厂房面积一万两千平方米

资历证书

cp_xx01

证书展示

服务保障

cp_xx01

一.售前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

二.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

三.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:

1.常用绘图软件的使用培训

2.开关机器操作规程培训

3.面板及软件控制参数的意义,参数选择范围的培训

4.机器的基本清洁处理和保养

5.常见硬件故障处理

6.操作中应注意的问题
