做冲压模具的都知道如果用平面磨床对冲压模具磨削的话，那对磨床的平面度、平行度、表面粗糙度以及尺寸精度都有极为严苛的要求。我将在这篇文章中介绍冲压模具对平面磨床的要求，并简单介绍其磨削方案，供大家参考。
一、冲压模具加工对平面磨床的核心要求
冲压模具通常由凸模、凹模、固定板、卸料板、垫板等精密零件组成。这些零件需要经过平面磨床进行平面、台阶、斜面或成型面的磨削。为了达到冲压模具的设计标准，平面磨床必须满足以下几方面要求。
1. 高精度与稳定性
冲压模具的配合间隙往往只有0.01-0.03mm，甚至更小，这对磨削后的零件尺寸精度和形位公差提出了极高要求。平面磨床应具备以下精度指标：
主轴回转精度：主轴径向和轴向跳动应≤0.001mm，以保证磨削表面无振纹。
工作台平面度：工作台自身的平面度应在0.002mm/100mm以内，确保磨削大型模板时整体平面度达标。
上下进给分辨率：磨头垂直进给的最小进给量应达到0.001mm，便于精磨时控制微米级余量。
重复定位精度：机床各轴长期工作后的重复定位精度需稳定在0.002mm以内。
此外，床身结构应具有良好的热稳定性，避免长时间磨削产生热变形影响精度。采用优质铸铁或矿物铸件床身，并配备温度补偿功能的磨床更受模具行业青睐。

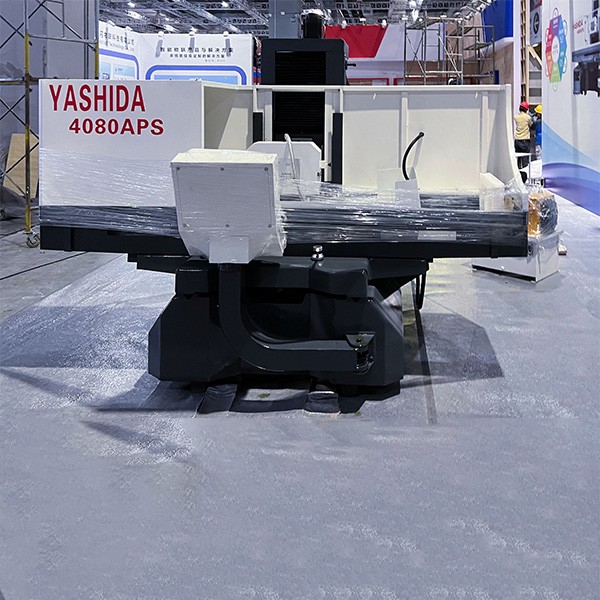

YASHIDA的平面磨床采用进口核心零部件，从而保证精度和光洁度等重要指标适合高精密磨削。精度0.005mm/300mm内，光洁度小于Ra0.6um。
2. 足够的刚性和抗振性
冲压模具材料多为Cr12、Cr12MoV、SKD11、DC53等高碳高铬工具钢，其硬度通常在HRC58-62。磨削此类材料时会产生较大的磨削力和振动。如果平面磨床刚性不足，会出现“让刀”现象，导致零件尺寸偏差和表面波纹。
具体要求包括：
磨头与立柱连接刚性：磨头滑道采用双V型或滚柱导轨，接触刚度高，无爬行现象。
工作台导轨形式：优先选用静压导轨或高精度滚珠导轨，摩擦系数小，低速运动平稳。
这方面YASHIDA磨床高度契合这种精密磨削的需求，滚珠丝杆，静压主轴这些都是核心配置。
3. 主轴性能与砂轮线速度
冲压模具磨削常用WA（白刚玉）、PA（铬刚玉）或CBN（立方氮化硼）砂轮。主轴性能直接影响磨削效率和表面质量：
主轴功率：一般要求≥5.5kW，对于宽大模板或深切磨削建议选用7.5kW以上主轴。
转速范围：普通砂轮转速约1440-2800rpm，使用CBN砂轮时需配备变频主轴，实现6000-12000rpm可调，以匹配最佳线速度（35-60m/s）。
动平衡等级：主轴出厂动平衡应达到G0.4等级，并配有在线动平衡仪接口，方便换轮后快速平衡。
4. 冷却与排屑系统
冲压模具磨削极易产生磨削烧伤和微裂纹，因此对冷却系统要求严格：
冷却液流量与压力：至少配备80L/min以上流量，0.3-0.5MPa压力，确保能有效冲入磨削弧区。
喷嘴多角度可调：可同时对准砂轮与工件接触点，并具备侧向辅助冷却。
磁性分离器+纸带过滤：避免磨屑二次划伤工件表面。
磨头密封结构：防止冷却液和粉尘进入主轴轴承，延长主轴寿命。
5. 数控系统与功能要求
现代冲压模具形状日趋复杂，对平面磨床的数控功能提出更高要求：
至少三轴联动（X轴工作台纵、Y轴横向、Z轴垂直），支持斜切入磨、台阶磨。
修砂自动补偿：砂轮修整后系统自动补偿半径损失，保证连续加工精度。
在线测量功能：可配测量头，实现粗磨-测量-精磨闭环控制。
加工程序存储与模拟：便于不同模板的快速换产。
二、冲压模具典型零件的磨削方案设计
理解了平面磨床的要求后，还需要针对不同冲压模具零件设计合理的磨削方案。以下以几种典型零件为例进行说明。
1. 冲头（凸模）磨削方案
冲头通常为细长形状，热处理后硬度高，易变形。磨削方案要点：
装夹方式：采用正弦磁台或精密平口钳，并用百分表校正垂直度与平行度。细长冲头可垫等高块，避免磁性吸力引起弯曲。
粗磨：选用46# PA砂轮，线速度35m/s，横向进给0.02mm/行程，磨削余量留0.05-0.08mm。
精磨：换用80# WA砂轮，线速度40m/s，横向进给0.003-0.005mm/行程，光磨3-4个行程。期间充分冷却。
防止烧伤：每磨完一轮，用冷却液充分冲洗并停机冷却，严格控制每次下刀量≤0.003mm。
2. 凹模型孔磨削方案
凹模型孔周边需要极高的平面度和垂直度，常采用成型磨或坐标磨，但平面磨床也可完成直壁通槽的磨削：
磨前预处理：线切割或铣削开粗后留0.1-0.15mm磨削余量，并低温回火消除应力。
砂轮选择：使用1A1型平行砂轮，粒度80-120#，硬度中软（K-L级），组织号5-6。
磨削路径：数控平面磨可采用往复磨削加单边切入法。先磨基准面，再磨对边，每次进给0.005mm，最后用千分表检测平行度。
尺寸控制：采用在线测量或量块比对，确保最终尺寸公差在±0.005mm内。
3. 大型模板（如固定板、卸料板）磨削方案
大型模板面积大，厚度薄，最怕磨削后翘曲变形。方案如下：
粗磨：先磨一面，翻面粗磨另一面，反复两次基本去除应力变形。粗磨砂轮选用36-46#。
精磨：采用往复式平面磨，刀具路径为“之”字形，避免局部过热。磨头垂直进给每次不超过0.003mm。
辅助工艺：可使用双端面磨床进行高效率加工，若用普通平面磨床则必须频繁退磁和放松装夹，以释放应力。
检测：精磨后用电子水平仪或刀口尺检查平面度，用千分尺均布测8-12个点检查厚度一致性，偏差应≤0.005mm/300mm。
4. 斜面与成形磨削方案
对于带有斜面的冲头座或滑块，需要成形磨削：
工装设计：使用精密正弦磁台或角度垫块，计算所需正弦值并垫量块，角度误差控制在±2′以内。
砂轮修整：用金刚石笔按相同角度修整砂轮边缘，修整后做平衡。
磨削工艺：先粗磨接近尺寸，精磨时走刀速度减慢至3-5m/min，避免砂轮边角磨损造成圆弧。
三、磨削方案设计的通用原则
针对冲压模具的任何零件，优秀的磨削方案都应遵循以下原则：
先基准后其他：先磨出高精度的基准面（通常为大平面或互为垂直的两面），再以此为基准磨其他部位。
分阶段磨削：粗磨留余量0.03-0.08mm，去应力后再精磨，不可一次到位。
合理选择砂轮：硬度高的材料选软砂轮，防止烧伤；粗磨选较粗粒度，精磨选较细粒度。
充分冷却与润滑：冷却液浓度保持5%-8%，定期更换；有条件可使用油基磨削油，避免水基引起的锈蚀。
勤检测与记录：每次磨削后检测关键尺寸，建立工艺参数档案，便于后续同类零件快速调用。
以上这些都是YASHIDA磨床厂家里从业多年的老师傅的经验，YASHIDA的多名工程师都具有在台湾，日本等头部磨床企业从业的经验和技术手段。这也是能够保证我们生产的磨床能够保持稳定的性能和高精度等的基本。
