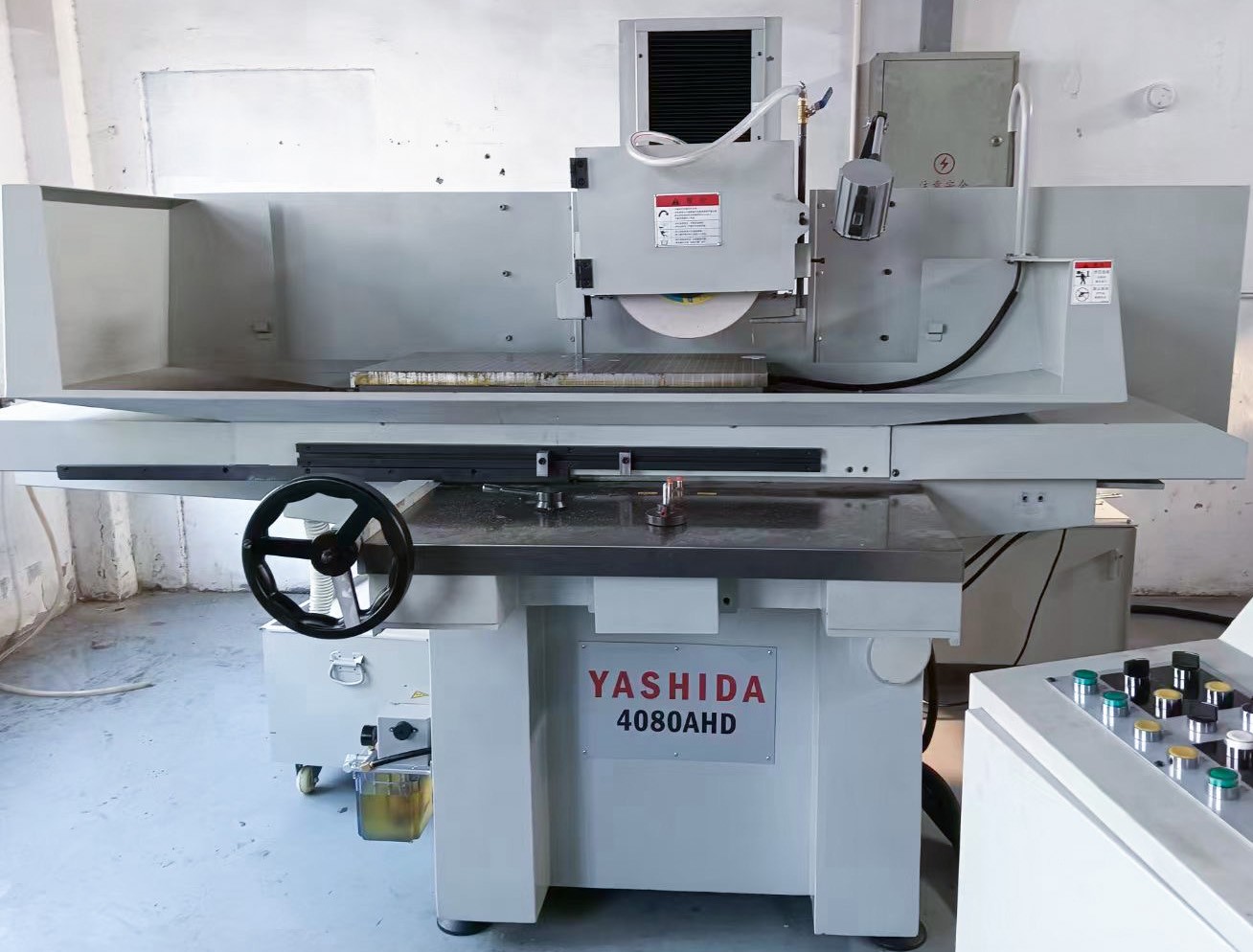

平面磨床在长期运行中，电磁吸盘故障是最常见的停机原因之一。当工件突然无法吸附或仅能吸住大型工件却无法稳固小型工件时，整个加工流程便陷入瘫痪。

此类故障常因整流二极管损坏或线圈老化导致，盲目更换整块磁盘成本高昂，而系统化维修可节省60%以上的维护费用。本文将详解从故障诊断到预防维护的全流程解决方案。

一、故障诊断：从现象到根源

当按下砂轮电机按钮并启动电磁吸盘开关时，若工件无法吸合且砂轮电机同时无法启动，通常是继电器的接点联锁保护机制被触发，明确指示电磁吸盘系统故障

更隐蔽的问题是 “挑工件”现象：大工件能吸牢，小型工件却吸不住。此时电路检测常显示“正常”，实则是吸盘内部绝缘老化或铁芯导磁性下降的渐进性失效。此类软性故障占维修案例的60%以上，需针对性处理。

二、六步系统化维修流程

1. 电源与接触器检查

打开磨床配电箱，用试电笔检测熔断器两端通电状态。万用表调至交流500V档测量输入电压，正常值应为380V。断电后检查交流接触器是否存在机械卡死，摘除其线圈导线并测量电阻，表针正常指示证明线圈完好

2. 欠电压继电器测试

测量继电器线圈电阻，若表针正常摆动则线圈未断路。同步检查继电器机械结构是否卡滞，此部件故障会直接阻断磁力生成

3. 整流电路电压检测

合上电源，万用表切至交流挡测量变压器副边电压，正常范围127-135V。转直流挡测整流输出端，桥式整流应为110V直流。无电压输出表明整流环节故障

4. 整流二极管诊断

断电后分别检测四个二极管。实践表明：约70%的电磁吸盘故障源于二极管击穿，且多有两个管子同时损坏

5. 元件更换操作

焊下故障二极管，更换同规格新元件。焊接时需确保接头牢固无虚焊，避免因接触电阻引发二次故障

6. 系统功能验证

重新通电后，直流电压应恢复110V。启动吸盘测试工件吸附状态，必要时运行设备自检程序

三、吸力不足的专项处理技术

长期使用的吸盘磁力衰减，更换整块磁盘成本过高。变压器升压技术可低成本恢复磁力：

加绕线圈：在吸盘供电变压器线圈与铁芯间隙处，用漆包线加绕20圈（无需拆解变压器）

串联升压：将新线圈与原127V线圈串联，注意绕组方向——接反会导致磁场短路。正确连接后电压应升至137V左右。

效果验证：电压提升至137V可使老式吸盘吸力恢复至新品的90%以上，且对线圈寿命无显著影响

四、保险熔断疑难解析

当充退磁器保险反复烧断时，重点排查三方面：

线缆短路：控制箱至吸盘的导线绝缘层破损（尤其接口处），使用频率越高越易发生

线圈绝缘失效：用兆欧表检测线圈对地绝缘电阻，正常值应＞5MΩ68

整流堆短路：严重时会烧毁变压器，早期硒整流片老化后输出电压衰减明显

提示：在直流输出回路加装辅助熔断器，可避免二极管群损坏导致的扩大化故障

五、预防性维护策略

降低故障率的关键在于定期维护：

季度检测：使用万用表测量整流器空载电压（130-140V）及负载电压（≥110V）6

触点保养：每500小时打磨接触器接点，清除氧化层以保障导电性

铁芯升级：服役超5年的设备建议更换纳米晶铁芯，磁导率可提升40%

环境管理：严防切削液渗入吸盘缝隙，避免绝缘性能下降8

密封维护：检查线圈沥青密封状态，破损时需用E级以上耐热材料重新灌注

维修的本质是价值再生。数据显示，每2000小时进行电磁系统深度养护，可使吸盘平均寿命延长至12年，远高于行业7年基准68。

当磁力曲线出现异常波动或保险反复熔断时，建议使用示波器捕捉充退磁波形，结合绝缘电阻图谱预判剩余寿命。通过精准维修与科学维保，让每一台平面磨床持续释放生产力。

维护提示：定期用兆欧表检测线圈对地电阻，低于2MΩ即需进行干燥处理
