一、条纹产生的五大根源分析
1. 砂轮不平衡与修整不当
砂轮不平衡是导致条纹的首要原因。当砂轮重心偏离旋转中心时，会产生周期性振动，在工件表面留下均匀条纹。同时，砂轮钝化或修整不当会使磨粒无法有效切削，而是摩擦工件表面造成划痕。定期使用金刚石修整器修整砂轮是维持磨削精度的关键。
2. 冷却液应用不充分
冷却液不足或喷射位置不当会导致磨削区域过热，产生热应力条纹。实验表明，冷却液流量不足标准需求的70%时，条纹缺陷发生率提高40%以上。确保冷却液充分覆盖磨削接触区，并能及时冲走金属碎屑至关重要。
3. 进给参数设置不合理
过大的横向进给量或工作台速度会使砂轮与工件间产生冲击，形成振动条纹。特别是在精磨阶段，建议将进给量降至粗磨的30%-50%，工作台速度控制在10-15米/分钟。
4. 设备状态不佳
机床导轨磨损、主轴轴承间隙增大或液压系统不稳定等设备问题都会转化为加工振动。数据显示，超过三年未进行主轴精度检测的设备，条纹问题发生率提高2.5倍。
5. 工件装夹与材质问题
装夹刚性不足会导致磨削过程中工件微振动，形成不规则条纹。同时，材质硬度不均匀的工件更容易出现条纹缺陷，尤其是热处理后存在软硬点的材料。
二、条纹消除的实战操作指南
第一步：砂轮精密平衡与修整
- 使用动平衡仪对砂轮进行两级平衡校正，确保残余不平衡量小于0.1g/mm
- 采用锐利的单点金刚石修整器，以0.02mm/次的精细修整量修整砂轮
- 修整后使用油石轻轻打磨砂轮边缘，去除松散磨粒
第二步：优化冷却系统
- 检查冷却液浓度（建议4%-6%），定期更换（不超过3个月）
- 调整喷嘴位置，确保冷却液直接覆盖磨削接触区
- 增加挡板防止飞溅，保证流量不低于20L/min

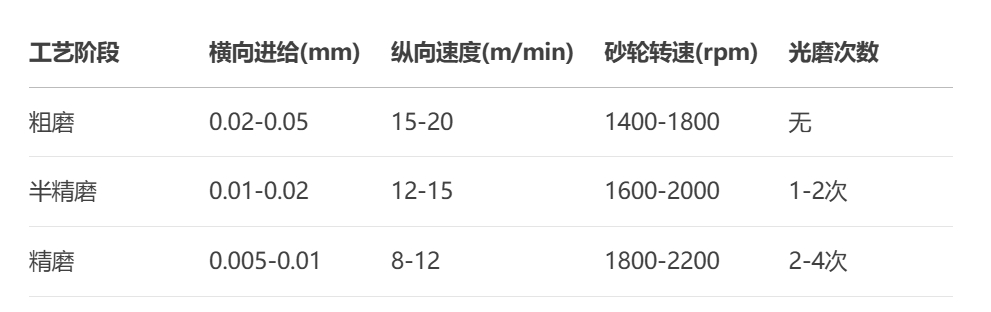

第三步：科学设置磨削参数
第四步：设备精度检测与维护
- 使用激光干涉仪检测导轨直线度，控制在0.01mm/m以内
- 调整主轴轴承预紧力，确保径向跳动≤0.005mm
- 清理液压系统，保证工作台运行平稳无爬行
三、预防条纹产生的日常维护要点
建立砂轮管理系统：记录每片砂轮的修整次数和使用寿命，超过300次修整或使用时限的砂轮强制更换。砂轮存放使用专用货架，避免受潮变形。
实施设备健康监测：每日检查液压系统压力稳定性；每周检测导轨润滑状态；每月使用振动检测仪测量主轴振动值，建立设备健康档案。
优化工件装夹工艺：对薄片类工件采用磁性夹具+真空吸盘双重固定；对异形工件设计专用工装；磨削前轻敲工件检查装夹牢固度，避免“虚夹”现象。
四、针对特殊材料的技术参数优化
加工不锈钢等粘性材料时：
- 选用WA（白色氧化铝）砂轮，粒度46-60
- 降低砂轮转速至1200-1500rpm
- 提高冷却液浓度至8%-10%，添加极压添加剂
加工淬硬钢（HRC>55）时：
- 采用CBN砂轮，浓度75%-100%
- 精细修整（0.01mm/次），保持磨粒锋利
- 减小进给量至常规值的50%，增加光磨次数
平面磨床加工表面质量直接影响产品价值。预防性维护与参数优化可将条纹发生率降低90%以上。当问题出现时，请从砂轮-冷却-参数-设备四方面系统排查。如需获取平面磨床保养检查清单或磨削参数计算工具，欢迎随时咨询我们的技术团队。
某精密部件厂执行上述方案后，工件表面粗糙度从Ra0.8μm降至Ra0.2μm，条纹不良率由23%降至1.2%，每年减少返工损失超60万元。
400-881-4080
