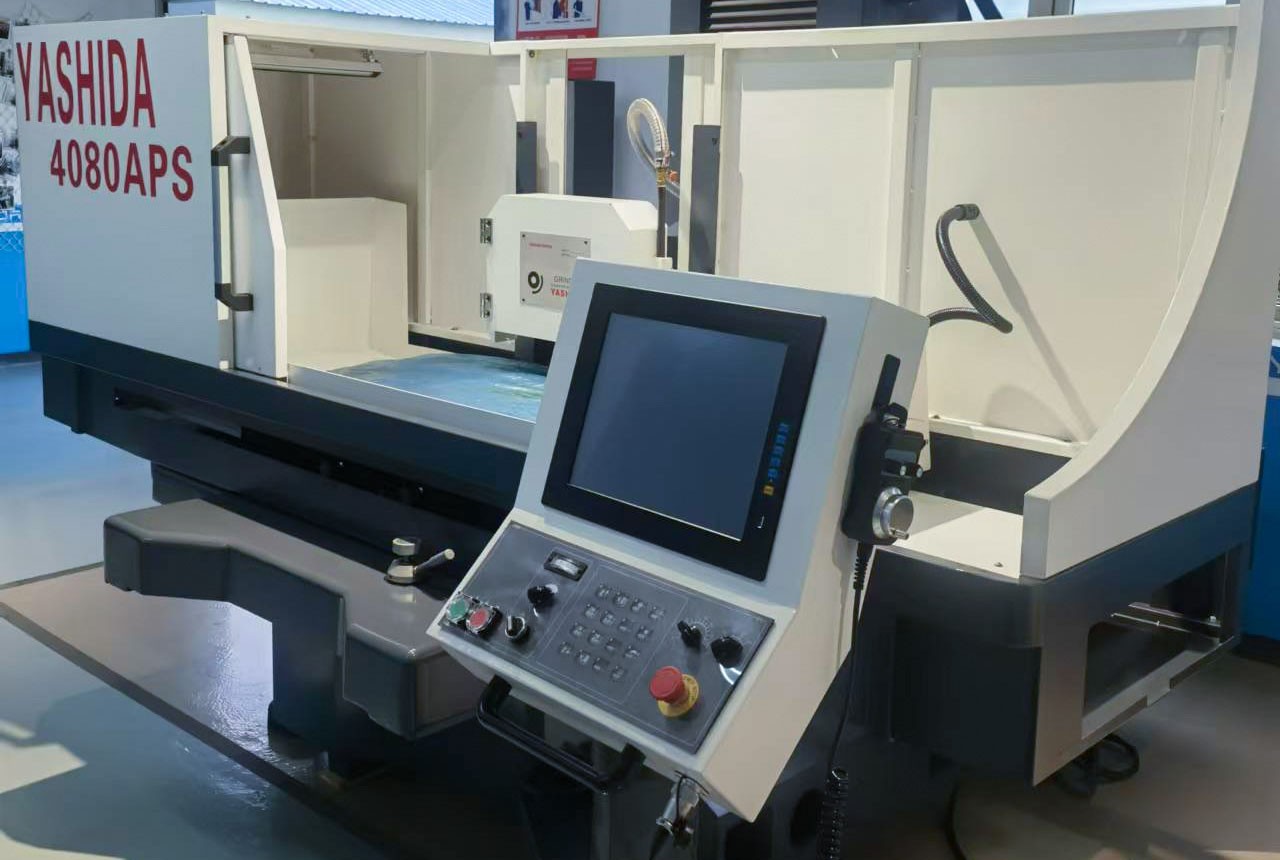

高精密数控磨床在磨削工件的时候都需要将工件进行固定,而不同的工件需要不同的方式进行固定。那么高精密数控磨床在磨削工件的时候固定工件的方式到底有哪些呢?下文就将详细介绍一下。
一、电磁吸盘固定
电磁吸盘是数控磨床中极为常用的固定装置。其工作原理基于电磁感应,当通电时,电磁吸盘会产生强大的磁场,能够紧紧吸附住具有导磁性的工件,如各类钢铁材质的工件。这种固定方式具有操作简便、装夹速度快的显著优势。只需开启电磁吸盘的电源,就能迅速完成工件的固定,大大缩短了辅助加工时间。而且,电磁吸盘的吸附力均匀分布在工件底部,能有效保证工件在磨削过程中的稳定性,避免因局部受力不均而导致的加工误差。在平面磨削中,电磁吸盘广泛应用,尤其适用于加工面积较大、形状较为规则的工件,例如各种模具的平面磨削加工。
二、真空吸盘固定
真空吸盘固定方式则是利用真空产生的压力差来固定工件。通过将吸盘内的空气抽出,形成真空环境,使得吸盘外部的大气压力将工件紧紧压在吸盘上。真空吸盘适用于吸附各种材质的工件,包括不导磁的非金属材料,如塑料、玻璃等,拓宽了数控磨床的加工范围。并且,真空吸盘与工件的接触面积较大,压力分布均匀,能够很好地固定薄壁类、易变形的工件,防止在加工过程中因夹紧力过大而造成工件变形。在光学镜片的磨削加工中,真空吸盘就发挥着重要作用,确保镜片在高精度磨削时保持稳定的位置。
三、机械夹具固定
机械夹具的种类繁多,常见的有虎钳、卡盘等。虎钳一般用于固定形状规则、尺寸较小的工件,通过手动或液压驱动的方式夹紧工件,具有较高的夹紧力和定位精度。卡盘则主要用于固定轴类、盘类工件,如车床加工后的轴类零件在进行外圆磨削时,可使用三爪卡盘或四爪卡盘进行固定。三爪卡盘能够自动定心,快速夹紧圆形工件,而四爪卡盘则可通过分别调整四个卡爪的位置,对不规则形状的工件进行精确装夹。机械夹具固定方式的通用性强,可根据不同的工件形状和加工要求进行灵活选择和调整。
四、组合固定方式
在实际的高精密数控磨床加工中,有时单一的固定方式难以满足复杂工件的加工需求,这时就需要采用组合固定方式。例如,对于一些形状不规则且具有部分导磁特性的工件,可以将电磁吸盘与机械夹具相结合。先用电磁吸盘提供一个基础的吸附力,初步固定工件,再利用机械夹具对工件的关键部位进行进一步夹紧和定位,以确保工件在全方位都能保持稳定。这种组合方式充分发挥了各种固定方式的优势,能够应对更为复杂的加工场景,提高加工的精度和可靠性。
总之,高精密数控磨床的工件固定方式丰富多样,每种方式都有其独特的优势和适用范围。在实际生产中,需要根据工件的材质、形状、尺寸以及加工工艺要求等因素,综合考虑选择最合适的固定方式,以实现高效、高精度的磨削加工。
